Cette page est la correction d'une évaluation. Voir le sujet à imprimer
EXERCICE 1 : Sur la fiche signalétique d’appareils électriques, on peut lire :
| Ampoule | 50 Hz | 230 V | 15, 18 ou 25 W |
| Grille-pain | 50 Hz | 230 V | 800 W |
| Cafetière | 50 Hz | 230 V | 900 W |
| Four électrique | 50 Hz | 230 V | 3000 W |
A quoi correspondent les indications 50 Hz et 230 V ? Réponse
- 50 Hz est la valeur en hertz de la fréquence du secteur
- 230 V est la tension efficace, en volts, du secteur
La puissance, exprimée en watts (W) , indiquée sur un appareil est sa puissance nominale. (Lorsque l'appareil est utilisé dans les conditions préconisées par le constructeur sur la fiche signalétique) Réponse

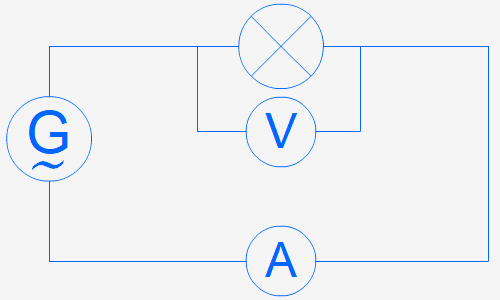

EXERCICE 2 : Faire le schéma du montage permettant de mesurer l’intensité efficace I du courant et la tension efficace U aux bornes d’une lampe alimentée par un générateur de tension alternative :
Réponse
EXERCICE 3 : Quelle relation mathématique existe-t-il entre la puissance d’un appareil électrique de chauffage, l’intensité efficace du courant qui le traverse et la tension efficace à ses bornes ? Préciser les unités de chaque grandeur physique. Réponse
Pour un appareil qui se comporte comme un dipôle ohmique (éclairage, chauffage), la puissance P (W) est proportionnelle à la tension appliquée et à l'intensité du courant :
P = U x I où U (V) et I (A) sont les valeurs efficaces
EXERCICE 4 : Compléter le tableau suivant :
| Tension efficace (V) | Intensité efficace (mA) | Puissance (W) | ||
| appareil n°1 | U = P ÷ I = |
400 mA = 0,400 A | 100 | ? |
| appareil n°2 | 4,5 | 310 mA = 0,310 A | P = U x I = 4,5 x 0,310 = |
? |
| appareil n°3 | 12 | I = P ÷ U = 36 ÷ 12 = 3,0 A = |
36 | ? |
EXERCICE 5 : Convertir
110 W = 0,110 kW = 1,10.10-1 kW |
? | 24 mW = 0,024 W = 2,4.10-2 W |
? |
320 mW = 0,000320 kW = 3,20.10-4 kW |
? | 110 kW = 110 000 W = 1,10.105 W |
? |
