Cette page est la correction d'une évaluation. Voir le sujet à imprimer
EXERCICE 1 :

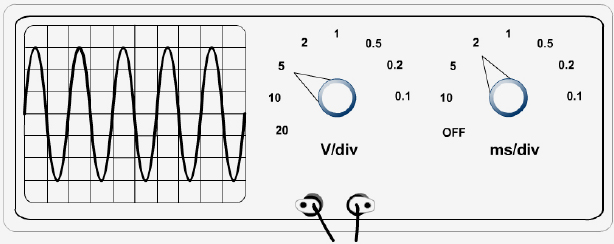

a) Sur l’écran de 10 divisions de cet oscilloscope, on peut observer 5 périodes.
Réponse
b) Chaque période occupe 2 carreaux.
Réponse
c) Chaque carreau correspond à 2 ms.Lu sur le sélecteur de droite gradué en ms/division
Réponse
d) La période de la tension étudiée est donc de 4 ms, soit en secondes :T = 4 x 10-3 s ou encore 0,004 s.
Réponse
e) Calcul de sa fréquence : f = 1 ÷ T = 1 ÷ 0,004 = f = 250 Hz
Réponse
f) La tension maximale de cette tension alternative correspond à 3 carreaux.
Réponse
g) Chaque carreau correspond à 5 V.Lu sur le sélecteur de gauche gradué en V/division
Réponse
h) La tension maximale vaut donc 15 V
Réponse
i) Calcul de la tension efficace : Ueff = Umax ÷ √2 = 15 ÷ 1,414 = Ueff = 10,6 V
Réponse

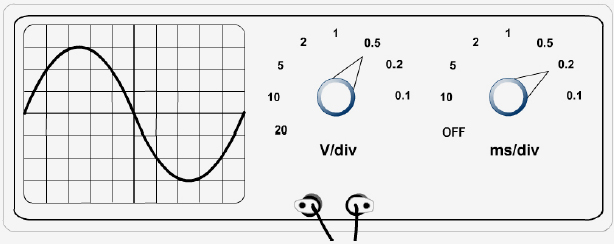

EXERCICE 2 : On considère l'oscillogramme ci-contre.
a) Mesure de la période : Une seule période occupe les 10 divisions. 10 div x 0,2 ms/div T = 2 ms = 0,002 s
Réponse
b) Calcul de la fréquence : f = 1 ÷ T = 1 ÷ 0,002
f = 500 Hz
Réponse
c) Mesure de la tension maximale : Umax = 3 V x 0,5 V/div Umax = 1,5 V
Réponse
d) Calcul de la tension efficace : Ueff = Umax ÷ √2 = 1,5 ÷ 1,414 = Ueff = 1,06 V
Réponse

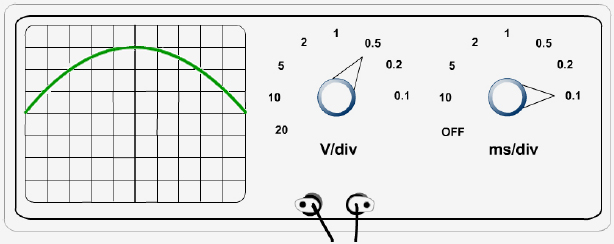

e) On garde la même sensibilité verticale mais la sensibilité horizontale est placée sur 0,1 ms/div.
Représenter le nouvel oscillogramme.
Réponse

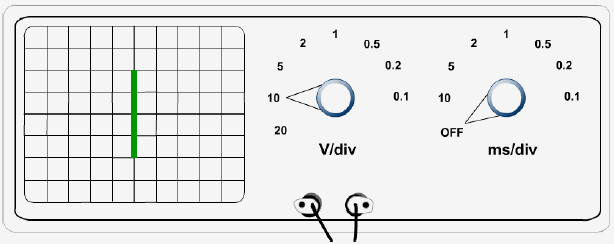

On considère les réglages ci-contre.
La tension alternative sinusoïdale représentée sur l’écran a pour caractéristiques :
Umax = 20 V
T = 0,002 s
Représenter ce qui apparaît sur l’écran. Justifier par le calcul. Réponse
La tension maximale est de 20 V. La sensibilité verticale est de 10 V/div.
Il faut donc 2 divisions pour représenter 20 V.
Umax = nombre de divisions x sensibilité verticale
Nombre de divisions = Umax ÷ sensibilité = 20 ÷ 10 = 2 divisions
Le balayage est sur off. Il n'est pas activé. On voit un segment vertical.

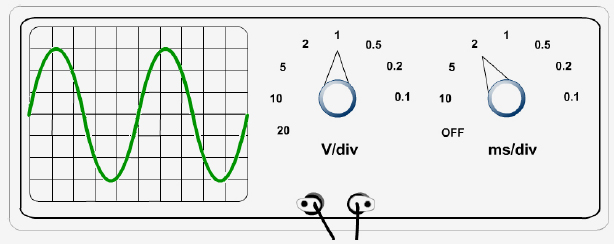

On considère les réglages ci-contre.
La tension alternative sinusoïdale représentée sur l’écran a pour caractéristiques :
Ueff = 2,13 V
f = 100 Hz
Représenter ce qui apparaît sur l’écran. Justifier par le calcul. Réponse
Umax = Ueff x √2 = 2,13 x 1,414 Umax = 3 V représentés par 3 divisions car la sensibilité verticale est de 1 V/div.
T = 1 ÷ f = 1 ÷ 100 T = 0,01 s = 10 ms représentées par 5 divisions car la sensibilité horizontale est de 2 ms/div.
