LE COUPE-CIRCUIT

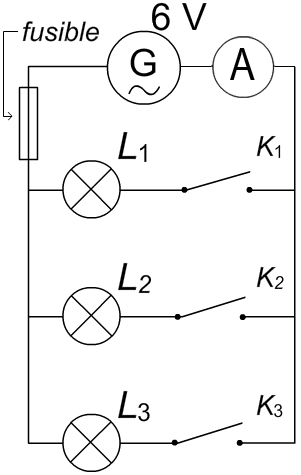

Expérience : Réaliser le montage ci-contre.
Les interrupteurs sont ouverts.

Observation : Lorsqu’on ferme successivement les interrupteurs, l’intensité du courant dans la branche principale augmente.

Interprétation (déjà vue en 4e) :
En dérivation, le courant dans la branche principale est la somme des courants dérivés. Le fusible protège l’installation d’une surintensité qui pourrait provoquer un incendie. En effet, l’intensité maximale supportée par un fil dépend de sa section :

Section (mm2) 1,5 2,5 6
Imax (A) 16 25 40

Plus il y a de dipôles en dérivation, plus l'intensité dans la branche pricipale augmente. Il faut un fusible pour limiter l'intensité avant la surchauffe.







Retenir :
Le fusible et le disjoncteur sont des coupe-circuits qui permettent de protéger les installations contre les surintensités.





La valeur inscrite sur le fusible est celle de l’intensité maximale, au-delà de laquelle il va fondre.
