Cette page est la correction d'une évaluation. Voir le sujet à imprimer

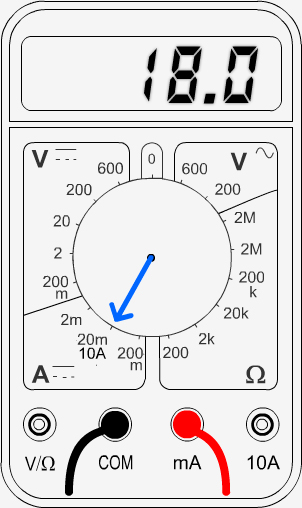

EXERCICE 2 : Effectuer les opérations suivantes :
Énoncer la loi des intensités |
Énoncer la loi des tensions |
Dans un circuit en série… ?…l’intensité est la même en tout point. I1 = I2 = … |
Dans un circuit en série… ?…la tension aux bornes d’un ensemble de dipôles est la somme des tensions aux bornes de chacun. U = U1 + U2 + U3… |
Dans un circuit en dérivation… ?…le courant principal est la somme des courants dérivés. I = I1 + I2 + I3… |
Dans un circuit en dérivation… ?…la tension est la même aux bornes de chaque branche. U1 = U2 = U3 … |

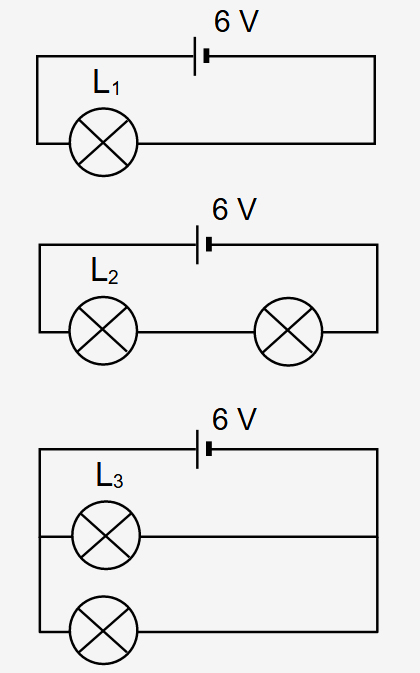

EXERCICE 3 : Les générateurs et les ampoules utilisés dans les montages ci-dessous sont identiques.
L1 brille plus que L2. La tension aux bornes de L1 est de 6 V alors que celle aux bornes de L2 n'est que de 3 V car elle est en série avec une lampe identique.
U1 > U2
L1 brille autant que L3. La tension aux bornes de L1 est de 6 V et celle aux bornes de L3 aussi.En effet, elle est en dérivation avec une autre lampe.
U1 = U3

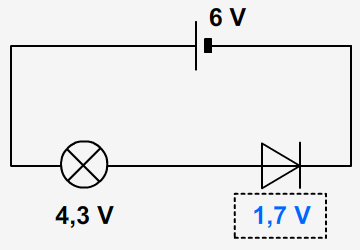

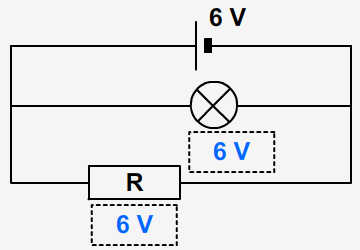

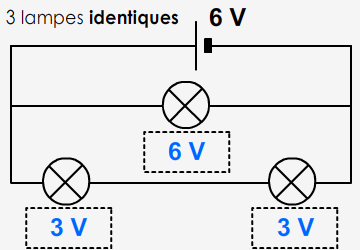

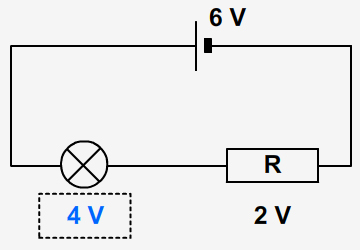

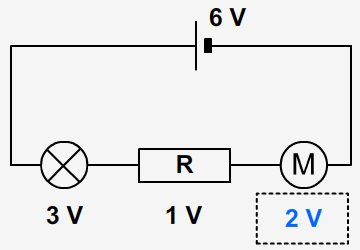

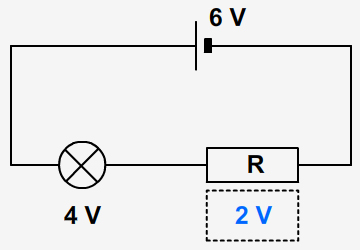

EXERCICE 4 : On a mesuré la tension aux bornes de quelques dipôles. Un rectangle en pointillés se trouve près de chaque dipôle aux bornes desquels on n’a pas besoin de mesurer. Indiquer la valeur attendue de la tension.
 Réponse
|
 Réponse
|
 Réponse
|
 Réponse
|
 Réponse
|
 Réponse
|

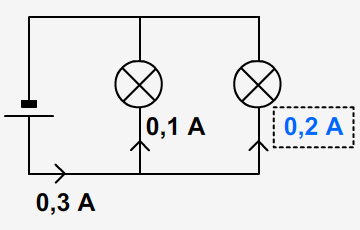

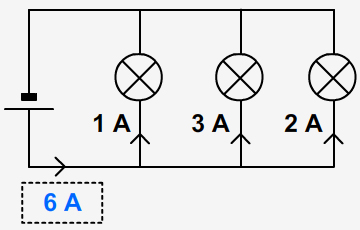

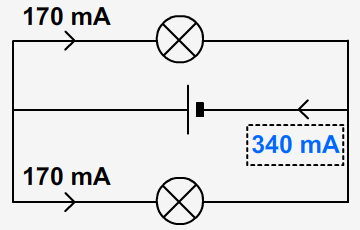

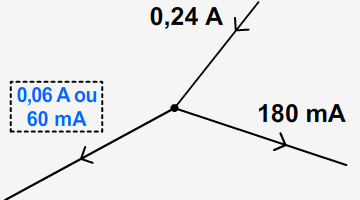

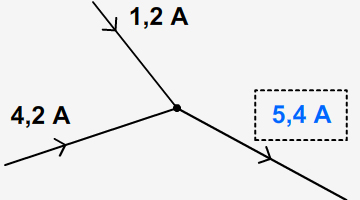

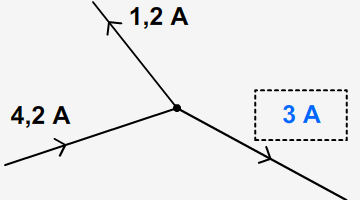

EXERCICE 5 : Indiquer dans les rectangles en pointillés la valeur de l’intensité attendue. La règle est que « tout ce qui arrive à un noeud de dérivation est égal à ce qui en repart » (c’est une autre forme de la loi d’additivité des intensités en dérivation).
 Réponse
|
 Réponse
|
 Réponse
|
 Réponse
|
 Réponse
|
 Réponse
|

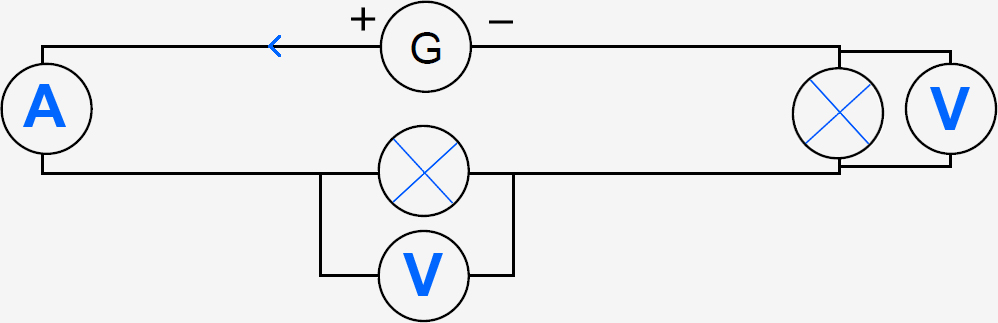

EXERCICE 6 : Le circuit représenté ci-dessous comprend deux lampes montées en série et trois appareils de mesure. Compléter le schéma en utilisant les symboles normalisés. Indiquer par une flèche le sens du courant.
