LOIS d'OHM
Correction de l'évaluation

Cette page est la correction d'une évaluation. Voir le sujet à imprimer

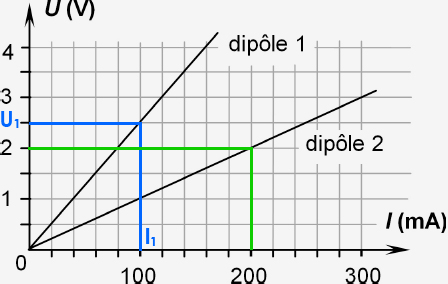

EXERCICE 1 : On trace les caractéristiques de deux dipôles. Lequel a la résistance la plus élevée ? Justifier par le calcul.   Réponse

La courbe caractéristique du dipôle 1 passe par le point (U1 ; I1) soit (2,5 V ; 100 mA)

Conversion : 100 mA = 0,1 A


R1 = U1 ÷ I1 = 2,5 ÷ 0,1 = 25 Ω   R1 = 25 Ω

et donc :   R1 > R2

R2 = U2 ÷ I2 = 2,0 ÷ 0,2 = 10 Ω   R2 = 10 Ω



EXERCICE 2 : L’intensité du courant traversant un conducteur ohmique de 27 Ω est de 222 mA.
Calculer la tension appliquée entre ses bornes.   Réponse

Soit R = 27 Ω et I = 222 mA (conversion : I = 0,222 A)


U = R x I = 27 x 0,222 = 6 V


U = 6 V



EXERCICE 3 : Un dipôle ohmique de résistance 3300 Ω est détérioré si l’intensité du courant qui le traverse est supérieure à 25 mA. Quelle tension maximale peut-on appliquer entre les bornes du dipôle sans le détériorer ?   Réponse

Ici, R = 3300 Ω et Imax = 25 mA


Conversion : Imax = 0,025 A


Umax = R x Imax = 3300 x 0,025 = 82,5 V


Umax = 82,5 V



EXERCICE 4 : a) Dans quel but a-ton réalisé le montage ci-dessous ?   Réponse

Ce montage est réalisé pour mesurer en même temps le courant qui traverse un dipôle (ici, ohmique) et la tension à ses bornes.
Ces valeurs, variables, permettent de tracer la courbe caractéristique de ce dipôle.

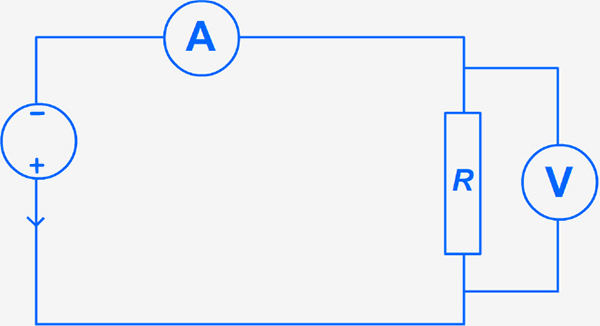

b) Faire le schéma normalisé de ce circuit.   Réponse

c) Que vaut, en ohms, la résistance du dipôle ohmique étudié ?   Réponse

Le voltmètre affiche U = 5,3 V


L'ampèremètre affiche I = 83 mA (conversion : 0,083 A)


R = U ÷ I = 5,3 ÷ 0,083 = 63,9 Ω


R = 63,9 Ω
