EXERCICE 1 : Complète le tableau :

Appareil

Grandeur et...              ...son symbole

Unité et...              ...son symbole

            Voltmètre

?

tension

                    U

?

                  volt

?

V

Ampèremètre

              intensité

?

I

ampère

                    A

?

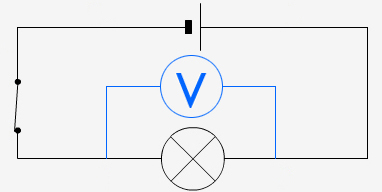

EXERCICE 2 : Complète le schéma en y ajoutant le symbole de l’appareil qui mesurera la tension aux bornes de la lampe.   Réponse



EXERCICE 3 : Convertis       →       0,026 V  =

26

 mV

Réponse



EXERCICE 4 : On mesure une tension de 20,8 V. Coche la case correspondant au meilleur calibre à utiliser :   Réponse

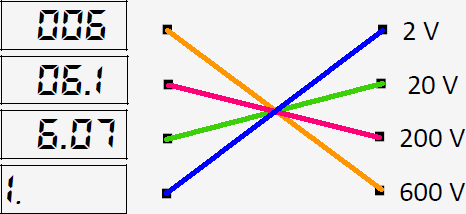

EXERCICE 5 : Une tension a été mesurée avec plusieurs calibres. Relie chaque affichage d’écran au calibre correspondant.   Réponse

Les écrans nous font comprendre que la tension mesurée vaut, avec la meilleure précision, 6,07 V.

Dès lors, le calibre 2 V est trop petit pour afficher quoi que ce soit, sinon le chiffre 1 qui dit qu'il y a un problème.

Le calibre 600 V, pour cette mesure, est peu précis.

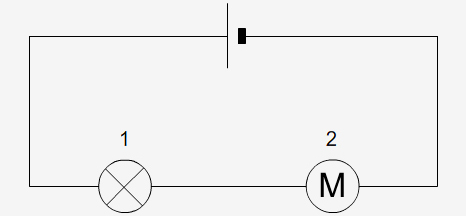

EXERCICE 6 : La tension U mesurée aux bornes de la pile est de 4,45 V. La tension U2 mesurée aux bornes du moteur est de 1,95 V. Calcule la tension U1 que l’on pourrait mesurer aux bornes de la lampe :   Réponse

Calcul :

U = U1 + U2

donc U1 = U – U2

U1 = 4,45 – 1,95                        U1 = 2,5 V

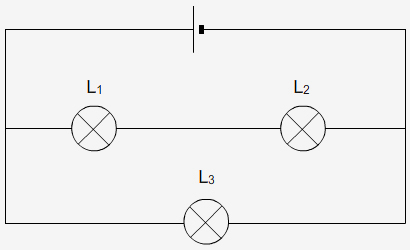

EXERCICE 7 : On a mesuré deux tensions du montage schématisé ci-dessous. Complète le tableau en inscrivant les valeurs des tensions aux bornes de L1 et de L3 :   Réponse

Upile

U1

U2

U3

4,94 V

2,48 V

2,46 V

4,94 V

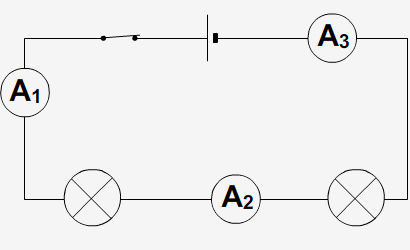

EXERCICE 8 : On a mesuré trois intensités dans le montage schématisé ici. Complète le tableau ci-dessous en inscrivant les valeurs des intensités I2 et I3 : :   Réponse

I1

I2

I3

105 mA

105 mA

105 mA



EXERCICE 9 : Convertis       →       26 mA  =

0,026

 A

Réponse



EXERCICE 10 : On mesure une intensité de 250 mA. Coche la case correspondant au meilleur calibre à utiliser :   Réponse

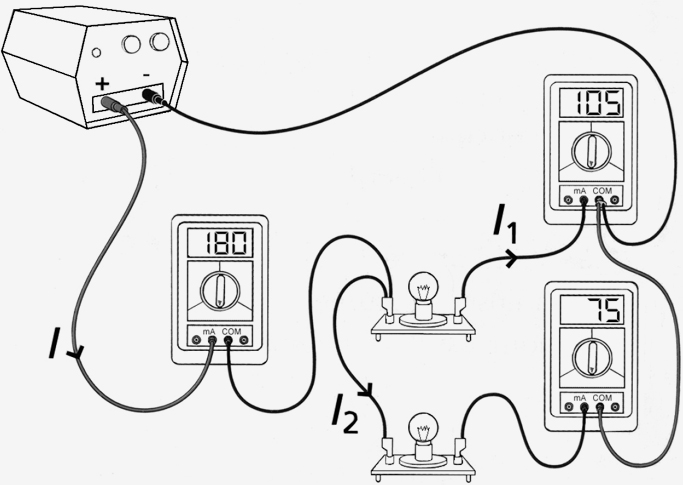

EXERCICE 11 : Enoncer la loi que l’on a voulu vérifier en réalisant ce montage :   Réponse

→ ↓



En dérivation, le courant principal est la somme des courants dérivés.

I = I1 + I2

Plus tard, vous écrirez : "À un noeud de dérivation, la somme des courants qui arrivent est égale à la somme des courants qui repartent."

Encore plus tard : "À un noeud de dérivation, la somme algébrique des intensités des courants est nulle."

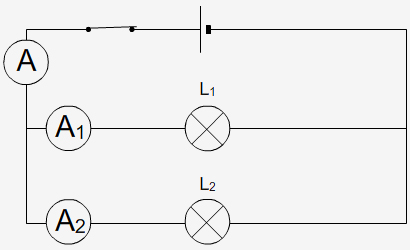

EXERCICE 12 : On a mesuré trois intensités dans le montage ci-contre. Les lampes ne sont pas identiques. Complète le tableau ci-dessous en inscrivant la valeur de l’intensité du courant qui traverse L2 :   Réponse

I

I1

I2

105 mA

25 mA

80 mA



EXERCICE 13 : Parmi les lampes proposées ci-dessous, coche celle qui, branchée aux bornes d’une pile de 4,5 V, éclairera le mieux.

Réponse



EXERCICE 14 : Complète :
L’appareil de mesure d’une résistance estl'ohmmètre. L’unité de mesure d’une résistance estl'ohm. (symbole Ω).   Réponse



EXERCICE 15 : Mesure d'une résistance. L'écran affiche : Le calibre choisi est 2 kΩ. Donne la valeur de la résistance.


Réponse


R =47 Ω



EXERCICE 16 : On applique une tension de 6 V aux bornes d’un dipôle ohmique de résistance 20 Ω. Coche la case correspondant à l’intensité du courant traversant le dipôle.

Réponse



EXERCICE 17 : a) Etablis la liste du matériel à utiliser pour réaliser les mesures nécessaires au tracer de la caractéristique d’un dipôle :

Réponse

Un générateur de tension réglable, un ampèremètre, un voltmètre, le dipôle, des fils de connexion.

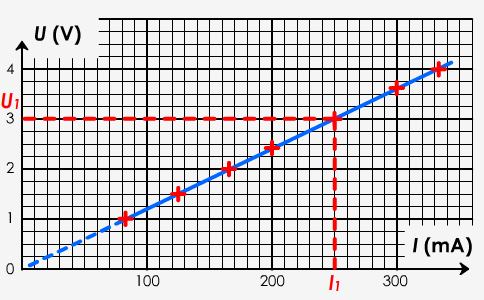

b) On a obtenu les mesures regroupées dans le tableau ci-dessous. Trace la caractéristique de ce dipôle.   Réponse



U (V)

0

1

1,5

2

I (mA)

0

83

125

167



U (V)

2,4

3

3,6

4

I (mA)

200

250

300

333

Ce dipôle est-il un dipôle ohmique ? Justifie.  Réponse

Oui car sa courbe caractéristique est une droite qui passe par l'origine.

Calcule la valeur de la résistance de ce dipôle :  Réponse

R = U1 ÷ I1 = 3 ÷ 0,250       R = 12 Ω
