Mesure des intensités - AMPÈREMÈTRE
Correction de l'évaluation

Cette page est la correction d'une évaluation. Voir le sujet à imprimer



EXERCICE 1 : Le VRAI - FAUX



L’unité d'intensité est le watt


L’appareil de mesure des intensités est le l’ampèremètre


Si on ne connait pas l’intensité à mesurer, on commence par le calibre le plus petit


Un calibre n’a pas d’unité

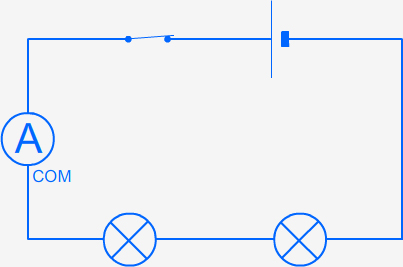

EXERCICE 2 : On veut mesurer l’intensité du courant qui circule dans un circuit comprenant un générateur, un interrupteur et deux ampoules en série. Faire le schéma en représentant le symbole de l’appareil de mesure :

Réponse



EXERCICE 3 : Effectuer les opérations suivantes :

30 A =

30 000

mA

 ?

mieux : 3,0.104 mA

4 500 mA =

4,500

 A

 ?

2 A =

2 000

 mA

 ?

mieux : 2.103 mA

670 mA  =

0,670

 A

 ?

2,3 A  =

2 300

 cm3

 ?

mieux : 2,3.103 mA

75 400 mA  =

75,400

 A

 ?



EXERCICE 4 : Mesure d'une intensité :

L’appareil ci-contre mesure une intensité de 0,23 A.
   a) Indiquer sur le schéma la position des fils de connexion.   Réponse


   b) Indiquer sur le schéma la position de l’index du sélecteur circulaire de calibre.   Réponse

EXERCICE 5 : Un ampèremètre possède les calibres suivants :

0,2 mA   2 mA   20 mA   200 mA   2 A   20 A

Choisir le meilleur calibre pour contrôler les intensités suivantes :

INTENSITÉ

CALIBRE

0,22 A

                      2 A

?

11 A

                     20 A

?

9 mA

                    20 mA

?

0,13 A

                   200 mA

?

138 mA

                   200 mA

?
