CIRCUITS - SCHÉMATISATION - Correction de l'évaluation

Cette page est la correction d'une évaluation. Voir le sujet à imprimer



EXERCICE 1 : Représenter les symboles normalisés des dipôles suivants.



Pile
?
 Interrupteur ouvert
?
Lampe
?
 Interrupteur fermé
?
Diode
?
 Moteur
?
DEL
?
 Résistance
?



EXERCICE 2 : Le montage "simple allumage".

a) Quels sont les éléments qui composent un circuit "simple allumage" ?Réponse





Une pile, deux pinces crocodile, une lampe, un interrupteur et des fils de connexion

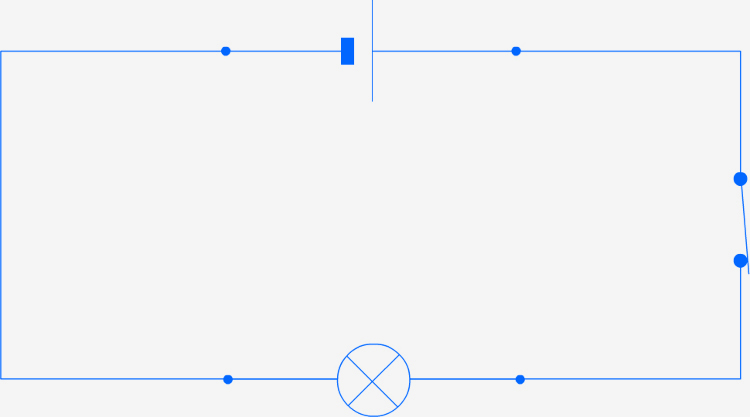

b) Schématiser le montage :Réponse

c) Préciser le rôle de chaque élément :Réponse





‐ La pile est le générateur. Elle fournit le courant.

‐ La lampe est le récepteur. Elle utilise le courant pour fonctionner.

‐ Interrupteur ouvert, le courant ne passe pas. La lampe est éteinte.

‐ Interrupteur fermé, le courant passe. La lampe est allumée.

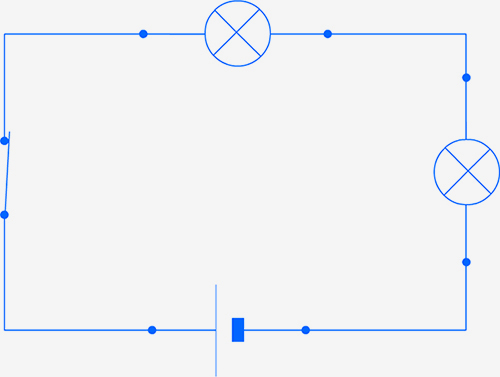

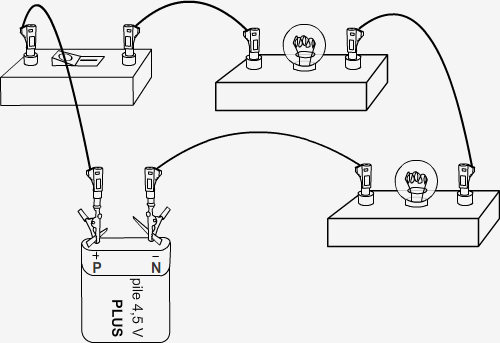

EXERCICE 3 : Schématiser le montage suivant (l'interrupteur est fermé) :
Réponse
