PRODUCTION DE L’ENERGIE ELECTRIQUE
1. Tension délivrée par un alternateur

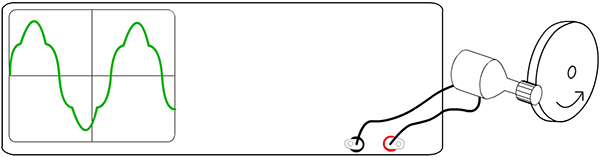

Expérience : On branche un alternateur de bicyclette à un oscilloscope.

L'écran de l'oscilloscope montre l'évolution de la tension au bornes de l'alternateur. Elle varie et le motif se répète à intervalles réguliers.

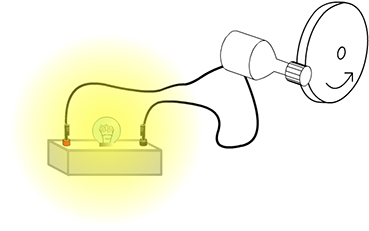

...puis à une ampoule :

L'énergie électrique produite par l'alternateur permet d'éclairer une ampoule.

Observations :
1. Alternateur immobile : aucune tension ;
2. en mouvement, l’oscillogramme d’une tension apparaît ;
3. la tension est variable (≠ continue);
4. la tension est alternative (tantôt +, tantôt -) ;
5. cette tension permet de faire fonctionner un appareil électrique (ampoule).







Retenir :
La tension aux bornes d’un alternateur est variable et alternative.





Un alternateur convertit l’énergie mécanique en énergie électrique.





2. Production d’une tension alternative

Expérience : On déplace un aimant devant une bobine.

Le déplacement de l'aimant devant la bobine, ou l'inverse, engendre une tension visualisée par l'oscilloscope.

Observations :
1. le spot se déplace
2. parfois vers le haut, parfois vers le bas
3. cela dépend du mouvement et du pôle de l’aimant ;
4. aimant immobile, spot immobile sur zéro.





Interprétation : Une tension variable dans le temps peut être obtenue par déplacement d’un aimant au voisinage d’une bobine (ou l’inverse).
La tension est alternative si le mouvement est un va-et-vient.


Le déplacement d’un aimant devant une bobine est le principe de fonctionnement d’un alternateur.





3. . Production de l’énergie électrique
