LOIS DES CIRCUITS



1. Circuits en série





Expériences :


I1 = 0,26 A
I2 = 0,26 A


Conclusion :
En série, l’intensité est la même en tout point.

I1 = I2 = …

U = 4,2 V
U1 = 1,0 V
U2 = 1,8 V
U3 = 1,4 V

 Conclusion :
En série, la tension aux bornes d’un ensemble de dipôles est la somme des tensions aux bornes de chacun.
U = U1 + U2 + U3
Remarque : Plus il y a de dipôles en série, plus l’intensité diminue.

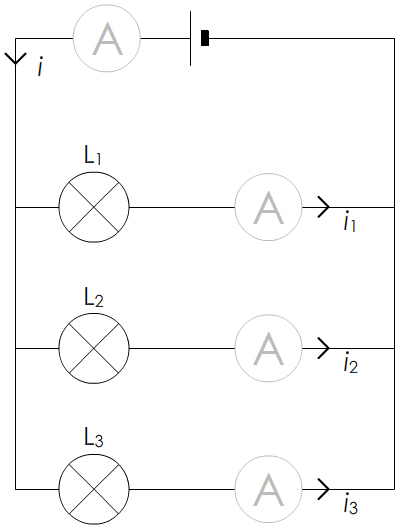

2. Circuits avec dérivations





Expériences :

I = 0,78 A
I1 = 0,20 A
I2 = 0,32 A
I3 = 0,26 A

Conclusion :
En dérivation, le courant principal est la somme des courants dérivés.
I = I1 + I2 + I3

U = 3,7 V
U1 = 3,7 V
U2 = 3,7 V
U3 = 3,7 V

 Conclusion :
La tension est la même aux bornes de dipôles en dérivation.
U = U1 = U2 = U3
Remarque 1 : Plus il y a de dipôles en dérivation, plus l’intensité dans la branche principale (celle avec le générateur) augmente.



Remarque 2 : La loi qui s'applique aux courants à un noeud de dérivation se comprend car "ce qui arrive est égal à ce qui repart". On connaît cette loi sous l'expression "loi des noeuds".







Astuce : Pour aider à mémoriser les quatre lois :
