CARACTÉRISTIQUE
d'un conducteur ohmique
LOI D'OHM
1. Tracé de la courbe caractéristique

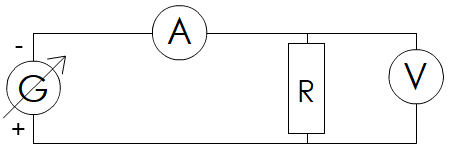

On assemble le matériel selon le montage de la figure. La flèche sur le générateur signifie qu'il est réglable.



On reporte dans un tableau les couples de mesures (U, I) obtenus en faisant varier la tension U aux bornes du conducteur ohmique.
Choisir des valeurs entières pour la tension facilitera la mise en place des points de coordonnées (I, U) sur le graphe.

Exemple de résultats :
U (V) 2 4 6 8 10 12
I (A) 0,02 0,04 0,06 0,08 0,10 0,12

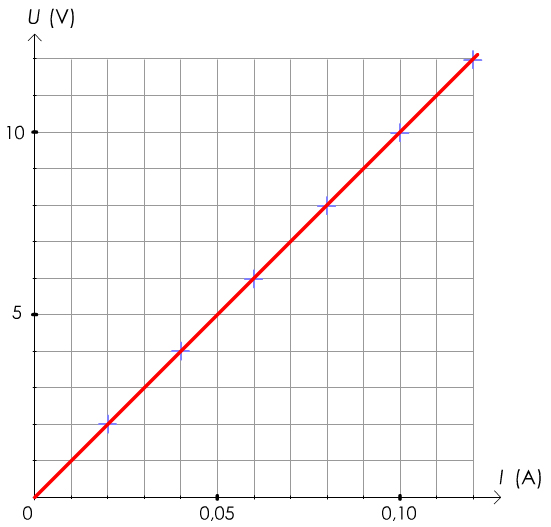

La courbe obtenue est une droite passant par l'origine.
Les grandeurs U et I sont donc proportionnelles.
Le rapport U/I, constant, est le coefficient de proportionnalité.
Dans notre exemple, ce rapport vaut 100.
Lorsque U est en volts (V) et I en ampères (A), le rapport est exprimé en ohms (Ω).

C'est la résistance du composant.
On écrira, pour cet exemple :

R = 100 Ω

La relation U/I = R traduit la LOI D'OHM que l'on retient le plus souvent sous la forme :



U = R.I

U en volts (V)
R en ohms (Ω)
I en ampères (A)
